ＥＢＷ（電子ビーム溶接）のプロセス
電子ビーム溶接(Electron Beam Welding)の熱歪みの小さな溶接加工のプロセスについて、ご説明致します。
溶接加工のプロセス

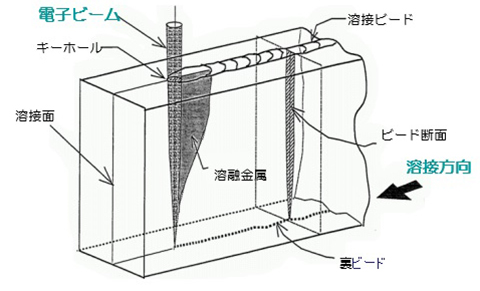

上図は電子ビーム溶接プロセスを模式的に示したものです。
集束された光速の電子ビームが金属に衝突し瞬間的に熱エネルギーに変換されます。変換された熱エネルギーにより、
電子の衝突した金属部分は瞬間的に蒸発しキーホールが形成され、更に電子が深く進入していきます。
深く進入した電子はキーホールの内表面を同時に加熱する三次元熱源として働き、効率よく金属を溶融してゆきます。（円柱状の空洞の生成）
電子ビーム溶接プロセスは熱伝導プロセスではありません。
電子により必要部分を直接溶融します。このため、従来の溶接法と比較して極めて熱歪みの小さな加工が実現されます。

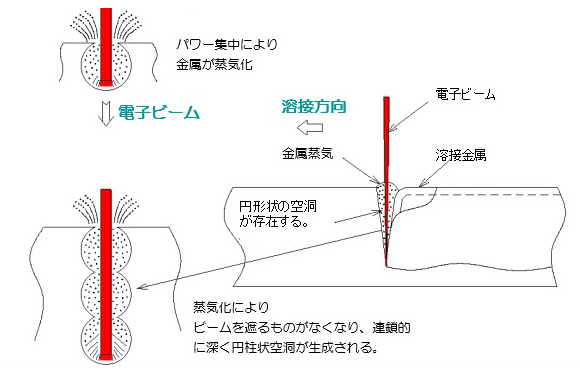

円柱状の空洞の生成

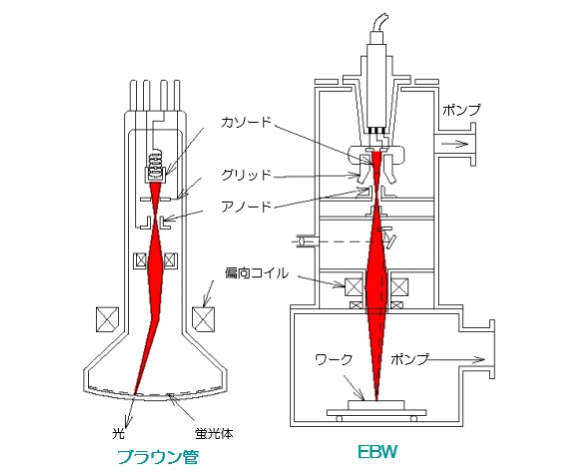

電子ビーム溶接の原理
