EBW(電子ビーム溶接)の受託加工

電子ビーム溶接(Electron Beam Welding)の受託加工についてのご案内です。 高価な設備購入までの試作や量産ベースになるまでの費用リスクの低減を目的とした、当社設備による受託加工が可能です。

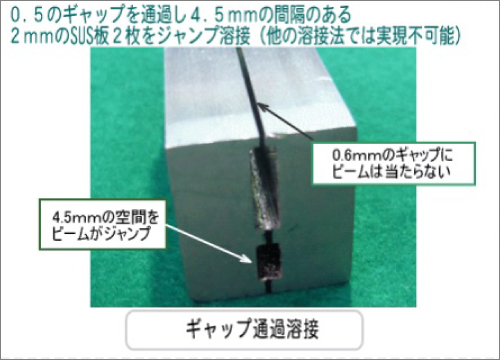

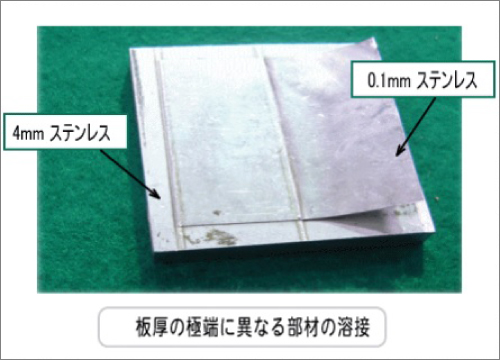

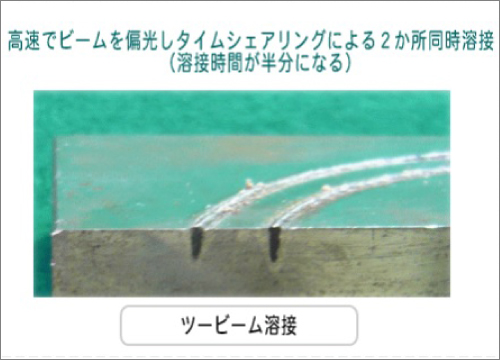

溶接加工の事例

当社で行なっているEBW(電子ビーム溶接)の加工事例のご紹介です。クリックすると拡大してご覧頂けます。

電子ビーム溶接機

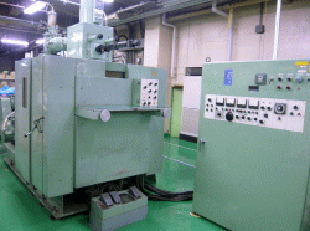

電子ビーム溶接機2号機

電子ビーム溶接機

チャンバーの大きさ 幅:1300mm
奥行:900mm
有効高さ:900mm
チャンバー内X-Yテーブルストローク X:約600mm
Y:約400mm
溶接可能最大ワーク 約600mmx400mmx600mm
実用的な速度で溶接できる板厚
(溶込み深さはもっと大)
6kw 鉄/アルミ:約30mm 銅:約15mm

・丸モノでは直径約200Ф位のものはスクロールチャックに咥えて回転できれば溶接可。
